一、金屬鮑爾環填料 |

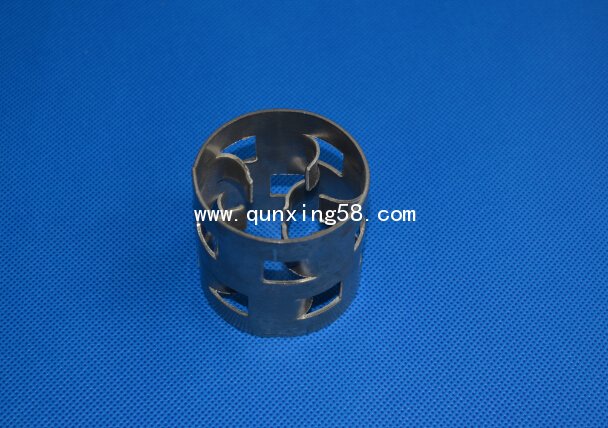

金屬鮑爾環填料是德國BASF公司開發的采用金屬薄板沖制而成，在環壁上開出了兩排帶有內伸舌葉的窗孔。每排窗孔有五個舌葉，每個舌葉彎向環內，指向環心，在中心處幾乎相塔，上下兩層窗孔的位置相互錯開，一般開孔的總面積約為整個環壁面積的35%左右，使得塔內的氣體和液體能夠從窗口自由通過，目前鮑爾環填料仍是被采用的主要環形填料之一。
金屬鮑爾環的材質可有多種，如碳鋼，不銹鋼304、304L、410、316、316L等。
|
 |
|
金屬鮑爾環填料幾何特性數據 |
|
規格 |
外徑*高*厚
mm |
堆積個數
n/m³ |
比表面積
m²/m³ |
堆積重度
kg/m³ |
空隙率
m³/m³ |
干填料
m（-1） |
|
Φ 16 |
16*16*0.5 |
143000 |
239 |
416 |
0.928 |
299 |
|
Φ 25 |
25*25*0.5 |
51900 |
219 |
414.2 |
0.934 |
269 |
|
Φ 38 |
38*38*0.7 |
13000 |
129 |
312 |
0.945 |
153 |
|
Φ 50 |
50*50*0.8 |
6500 |
112.3 |
312.0 |
0.949 |
131 |
|
Φ 76 |
76*76*1 |
1870 |
68 |
216 |
0.96 |
2 |
|
|
|
|
|

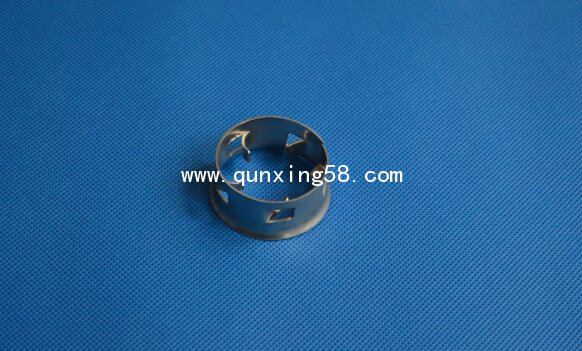

二、|填料 |
金屬階梯環填料是一種新型開孔型填料。它的高約為直徑的一半，一邊有錐形翻邊，環壁上開有窗孔，并有彎曲葉片伸向環心。由于高度減小及錐形翻邊的特殊結構，不但改善了填料層內氣液分布，而且增加了氣液接觸點，有利于液體匯聚分散及膜表面的不斷更新，使傳質得到強化，分離效率大大提高。
一般階梯環填料較鮑爾環填料的通量可提高10-20％，壓降低30-40％，分離效率視具體工藝均有不同程度的提高。到目前為止，全世界已有1000個以上的階梯環填料塔在吸收、汽蒸和蒸餾等操作中應用。根據具體情況，階梯環可以代拉西環，鮑爾環，泡罩板，浮閥板和篩板，達到高效，高產以及節能的目的。
金屬階梯環的材質可有多種，如碳鋼，不銹鋼304、304L、410、316、316L等，可供選擇。
|
 |
|
金屬階梯環填料幾何特性數據 |
|
規格 |
外徑*高*厚
mm |
堆積個數
n/m³ |
比表面積
m²/m³ |
堆積重度
kg/m³ |
空隙率
m³/m³ |
干填料
m（-1） |
|
Φ 25 |
25*12.5*0.5 |
97160 |
220 |
383.5 |
0.93 |
273.5 |
|
Φ 38 |
38*19*0.8 |
31890 |
154.3 |
465.6 |
0.94 |
185.8 |
|
Φ 50 |
50*28*0.8 |
11600 |
109.2 |
323.9 |
0.95 |
127.4 |
|
Φ 76 |
76*38*1 |
3760 |
73.5 |
214.5 |
0.97 |
81 |
|
|
|
三、金屬矩鞍環填料 |
這種填料的形狀介于環形與鞍形之間，因而具有兩者之點。結構上金屬矩鞍環在鞍形基礎上了環形筋，避免了重疊，保證了一定的強度與剛性，沖出了幾個小爪，了所液攪動，強化了傳質，從而產生了的性能，是現今秀的散堆填料之一。 金屬環矩鞍填料是美國Norton公司開發的，它的形狀介于環形與鞍形之間，因而兼有兩者之點。結構上金屬矩鞍環填料在鞍形基礎上增加了環形筋，避免了重迭，保證了一定的強度與剛性，沖出了幾個小爪，增加了氣液攪動，強化了傳質，從而產生了的性能。
金屬矩鞍形國內有簡稱為英特洛克斯填料，在上享有很高的聲譽。這種新型的高效填料，用于裝備新填料塔，其高度比板式塔降低35%，直徑減小30%，或提高效率10-30%，減少壓力損失20-60%。國內干式蒸餾代替濕式蒸餾試驗研究表明，可降低投資20%?？傊?，采用新型的環矩鞍可以增加產率低能耗或成本，提高分離效率。
金屬矩鞍環的材質可有多種，如碳鋼，不銹鋼304、304L、410、316、316L等，可供選擇。 |
 |
|
金屬矩鞍環填料幾何特性數據 |
|
規格 |
腹徑*高*厚
mm |
堆積個數
n/m³ |
比表面積
m²/m³ |
堆積重量
kg/m³ |
空隙率
m³/m³ |
干填料
m（-1） |
|
Φ 25 |
25*20*0.6 |
101160 |
185.0 |
460 |
0.96 |
209.1 |
|
Φ 38 |
38*30*0.8 |
24680 |
112.0 |
428 |
0.96 |
126.6 |
|
Φ 50 |
50*40*1.0 |
10400 |
74.9 |
319 |
0.96 |
84.7 |
|
Φ 76 |
76*60*1.2 |
3320 |
57.6 |
312 |
0.97 |
63.1 |
|
|
|
|
|
四、金屬共軛環填料 |
金屬共軛環填料的特點有：
①在塔內堆放時發生沿軸向重疊套合現象；
②其內肋結構呈共軛形狀，在塔內時很均勻，故使液體在填料表面上的分布也均勻；
③相鄰填料的內肋與表面接觸的點數多，可以加劇液體的聚散和表面更新；
這些特點使共軛環對流體的阻力小，而提供氣，液相接觸的表面大，從而已改善了填料的流體力學和傳質性能。所以共軛環填料是一種通量大、壓降低、傳質效率高、操作彈性大的填料。 |
 |
|
金屬共軛環填料幾何特性數據 |
|
規格 |
外徑*高*厚
mm |
堆積個數
n/m³ |
比表面積
m²/m³ |
堆積重度
Kg/m³ |
空隙率
m³/m³ |
干填料
m（-1） |
|
Φ 16 |
16*23*0.4 |
211250 |
313 |
340 |
0.96 |
354 |
|
Φ 25 |
25*25*0.5 |
75001 |
185 |
311.7 |
0.95 |
216 |
|
Φ 38 |
38*38*0.7 |
19500 |
116 |
269 |
0.96 |
131 |
|
Φ 50 |
50*50*0.8 |
9772 |
86 |
268 |
0.96 |
97 |
|
Φ 76 |
76*76*1 |
3980 |
81 |
246 |
0.95 |
94.5 |
|
|
|
五、金屬拉西環填料 |

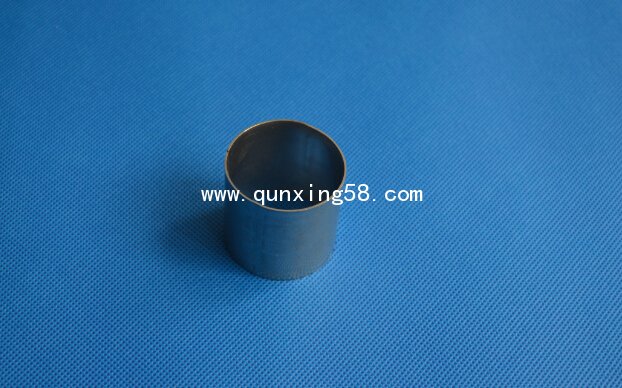

金屬拉西環填料是早開發的一種散堆填料。形狀簡單，它是高與直徑相等的圓環。大尺寸的拉西環（100mm以上）一般采用整砌方式規則填充，75mm以下的拉西環多采用亂堆方式裝填。
拉西環是在1914年被F.Rasching開發出來的。它是早被發明出來的一種具有固定幾何形狀的散堆填料。它的外形簡單，高度與直徑的尺寸相等。大尺寸的拉西環（100MM以上）一般采用整砌方式規則填充，而75MM尺寸以下的拉西環一般采用亂堆方式裝填。金屬拉西環被廣泛應用于很多領域，但是它的應用得主要的領域是作為催化劑支撐。
金屬拉西環的材質可有多種，如碳鋼，不銹鋼304、304L、410、316、316L等，可供選擇?！?/td>
|
 |
|
金屬拉西環填料幾何特性數據 |
型號
（mm） |
堆比重
(kg/m3) |
堆積個數
（個/m3） |
比表面積
(m2/m3) |
空隙率
(%) |
|
Φ 15*15*0.3 |
379 |
230 000 |
350 |
95 |
|
Φ 15*15*0.5 |
598 |
230 000 |
350 |
92 |
|
Φ 25*25*0.5 |
400 |
50 000 |
220 |
95 |
|
Φ 25*25*0.8 |
598 |
50 000 |
220 |
92 |
|
Φ 35*35*0.8 |
430 |
19 000 |
150 |
93 |
|
Φ 50*50*0.8 |
321 |
6500 |
110 |
95 |
|
Φ 80*80*1.2 |
300 |
1600 |
65 |
96 |
|
|
|

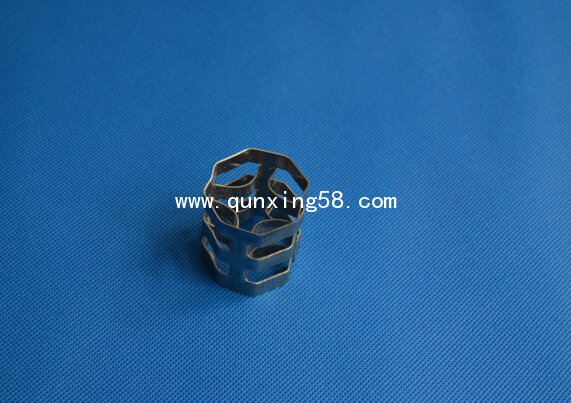

六、金屬八四內弧環填料 |
|
金屬八四內弧環類似花環開關的金屬填料，也稱麥勒環填料。這種填料的特點是環壁開敞面積大，所以具有通量大、阻力小和傳質效率高等點。 |
 |
|
金屬八四內弧環填料幾何特性數據 |
|
規格 |
高*厚
mm |
堆積個數
n/m³ |
比表面積
m²/m³ |
堆積重度
kg/m³ |
空隙率
m³/m³ |
干填料
m（-1） |
|
Φ 25 |
25*0.6 |
59200 |
250 |
420 |
0.93 |
310 |
|
Φ 38 |
38*0.6 |
14000 |
138 |
296 |
0.947 |
163 |
|
Φ 50 |
50*0.8 |
7000 |
121 |
350 |
0.95 |
144 |
|
Φ 76 |
76*1.0 |
1950 |
75 |
280 |
0.95 |
86 |
|
|
